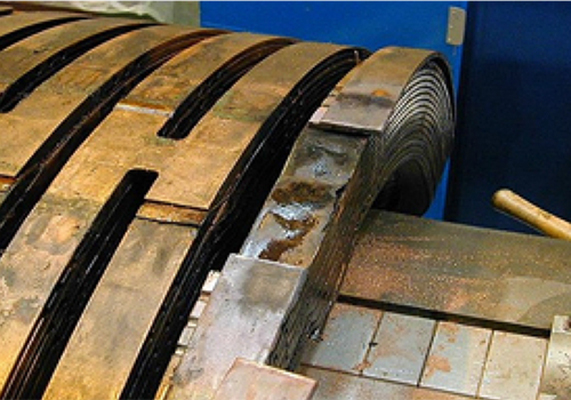

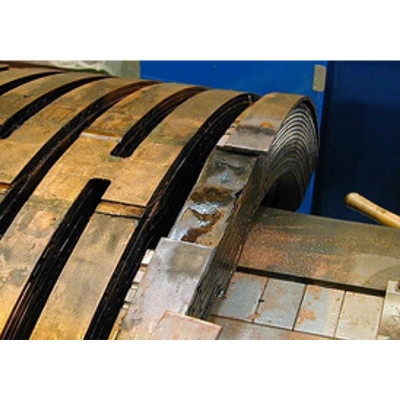

발전기 회전자의 턴간 단락상태를 명확히 판별할 수 있습니다.
R.S.O. 시험 (Repetitive Surge Oscillograph or Recurrent Surge Oscillogram)

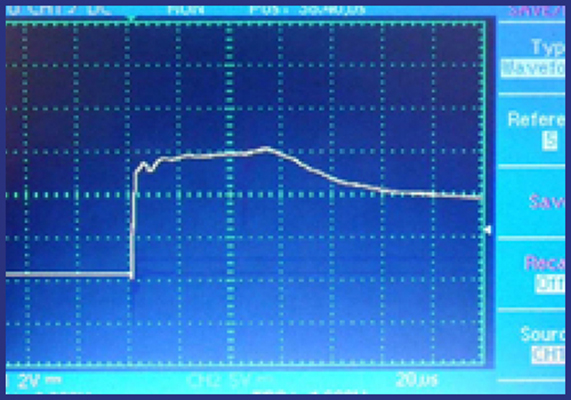

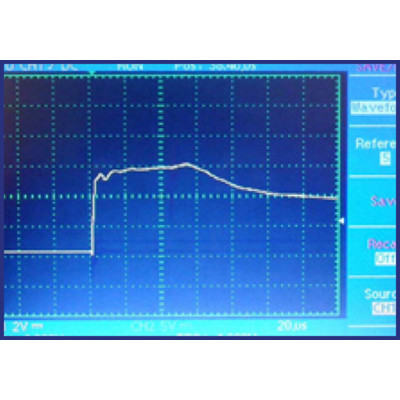

1. 회전자 코일의 양단에 약 8~10(V)의 Step Pulse를 교대로 인가하여 코일 양단에 오실로스코프를 연결, 인가된 Pulse와 Reflect된 파형을 서로 중첩 또는 분리하여 그 파형의 일치여부를 검사하고 코일 그룹내 단락층을 찾아내는 시험 방법.
2. 각 파형의 위상을 비교하여 어느 코일 그룹 위치에서 단락이 발생되었는지를 판단.

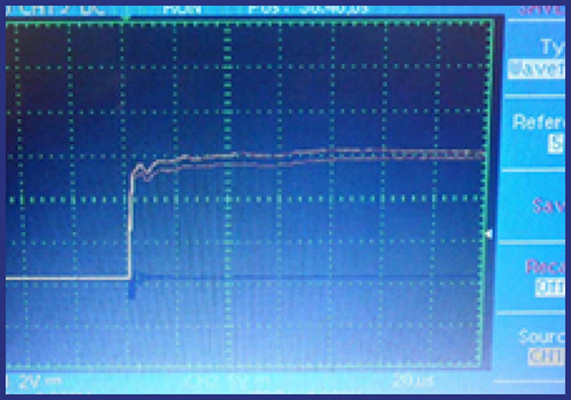

3. 회전자 코일이 건전한 경우 파형이 겹쳐 보이나 층간단락이 있는 경우에는 두 파형이 차이를 보이며, 층간단락이 심할수록 파형의 차이가 커짐.
